Классификация массива антенны .
Примерное время чтения: 15 минут
Антенные решетки обычно классифицируются в зависимости от расположения отдельных элементов.
Линейная антенная решетка: решетка антенных элементов, расположенных вдоль прямой линии, с единичным интервалом, который может быть равным или неравным. В зависимости от направления концентрации энергии излучения ее можно разделить на решетки с краевой подсветкой и решетки с торцевой подсветкой.

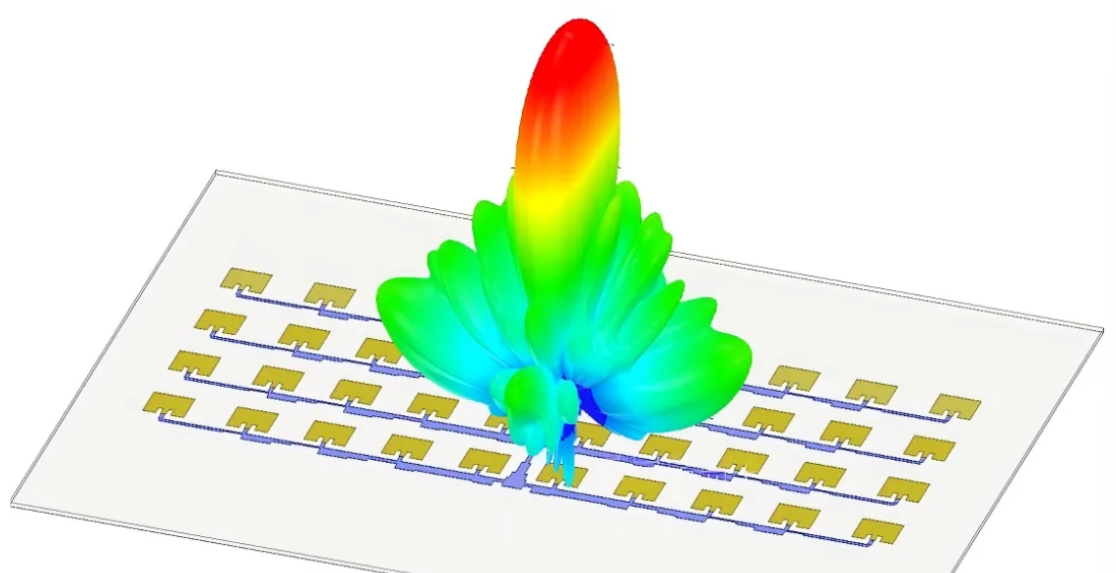

Плоская антенная решетка: решетка антенных элементов, расположенных в центрах одной плоскости. Если все элементы плоской решетки расположены в виде прямоугольной сетки, она называется прямоугольной решеткой; если все центры элементов расположены на концентрических окружностях или эллиптических кольцах, она называется круговой решеткой. Плоские антенные решетки могут также иметь решетки с равным или неравным расстоянием между элементами.
Конформные антенные решетки: решетки антенн, которые крепятся к несущей и принимают ее форму. Примерами конформных антенных решеток являются решетки с цилиндрической, сферической и конической поверхностями.
Антенная решетка конфигурация модуля.
Линейная антенна Элементы антенной решетки: дипольные, монопольные, кольцеобразные (например, щелевые антенны) и спиральные элементы.
Элементы диафрагменного типа: рупорные антенные элементы, волноводные элементы с открытым пазом, микрополосковые патч-элементы.
Гибридные и специализированные элементы: антенные решетки Яги-Уда, логарифмически-периодические дипольные антенные решетки, антенные блоки со средним резонансом, метаповерхностные/метаматериальные блоки.
Теоретические основы антенных решеток.
① Принцип интерференции и суперпозиции электромагнитных волн: Антенные решетки могут создавать характеристики излучения, отличающиеся от характеристик обычных отдельных антенных блоков. Одна из основных причин этого заключается в том, что электромагнитные волны, излучаемые несколькими когерентными источниками излучения, интерферируют и накладываются друг на друга в пространстве, при этом в одних областях наблюдается усиление излучения, а в других — его уменьшение. Это приводит к перераспределению постоянной суммарной энергии излучения по различным пространственным областям.
② Теорема о произведении диаграмм направленности: В условиях дальней зоны общая нормированная функция направленности антенна Массив, состоящий из множества одинаковых элементов, возбуждаемых с фиксированной амплитудой и фазой и расположенных в фиксированных геометрических положениях, может быть разложен следующим образом:
Первичный фактор F( θ , φ ): Направленность отдельной единицы в свободном пространстве (включая саму единицу). ' (поляризация и ориентация).
Коэффициент массива AF( θ , φ Это определяется исключительно геометрической компоновкой, расстоянием между элементами, амплитудой возбуждения и фазой массива и не зависит от конкретной формы элементов.
То есть, составная диаграмма общего направления D( θ , φ ) = F( θ , φ ) · АФ( θ , φ ).
Анализ массива антенны .
Анализ антенной решетки включает определение ее характеристик излучения при условии, что известны четыре параметра (общее количество элементов, пространственное распределение элементов, распределение амплитуд возбуждения для каждого элемента и распределение фаз возбуждения для каждого элемента). Эти характеристики включают в себя характеристики антенной решетки. ' диаграмма направления, ширина луча на половинной мощности, коэффициент направленности, уровень боковых лепестков и так далее.
Множество антенна интеграция.
Синтез антенной решетки представляет собой обратную задачу ее анализа, а именно, синтез четырех параметров антенной решетки (общее число элементов, пространственное распределение элементов, распределение амплитуд возбуждения для каждого элемента и распределение фаз возбуждения для каждого элемента) при заданных характеристиках излучения таким образом, чтобы определенные характеристики излучения решетки соответствовали заданным требованиям, или чтобы решетка ' Схема направления движения точно соответствует заранее определенной схеме направления.
